玛格巴-型钢梳齿伸缩装置

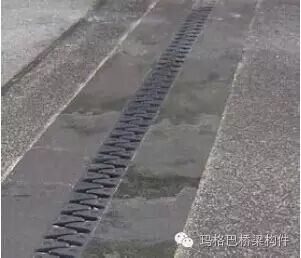

RSFD 多向变位单元式型钢梳齿伸缩装置

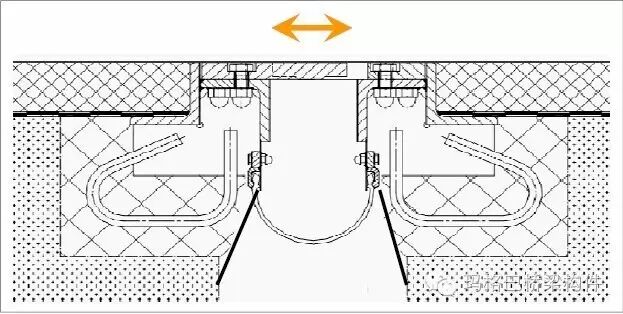

工作原理

RSFD型钢伸缩装置被用于桥梁，高架桥，立交桥和其它中小位移的桥体结构中。伸缩装置保护桥梁边缘不受繁重剧烈负荷的影响，同时用可替换的橡胶密封保持水密封之间的空袭。

中小位移伸缩装置在很多环境下被使用，如繁忙负荷，高频交通，噪声敏感地区（市区），保持交通畅通下的整修等。玛格巴提供多种型钢伸缩装置能够很好地满足这些特殊要求。

RSFD型钢伸缩装置覆盖的位移范围一般为80-400毫米。在特殊设计下，也可达到640毫米的位移量。

顾客收益

• 坚固耐用、久经考验的受力结构

• 可应用于80-400毫米的位移范围

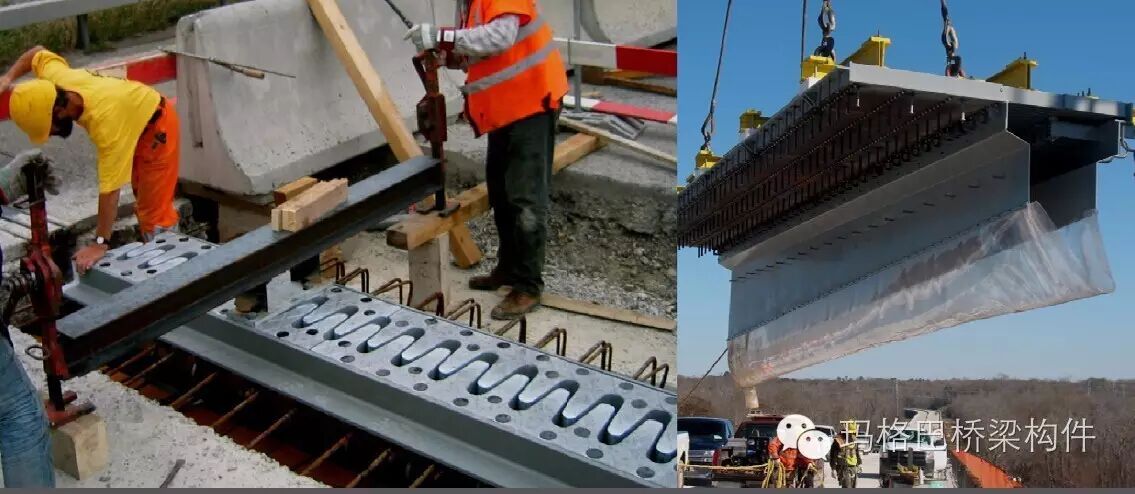

• 安装方便快速，槽口深度浅

• 高品质材料保证较长的使用寿命

• 五点密封的防水带，100%防水

• 专利设计的模块化梳齿板采用螺栓固定，方可方便地更换防水带

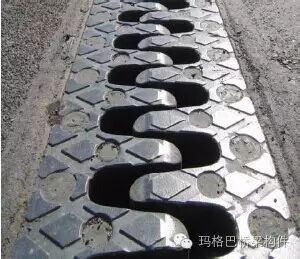

• 特殊的梳齿设计，可承受三方向的位移和旋转

• 驾驶舒适，低噪音

• 符合中国国家标准：JT/T723-2008和JT/T327-2004

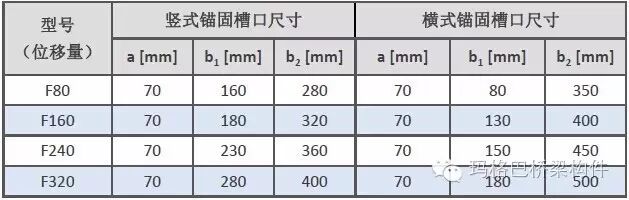

典型槽口空间

依据不同的锚固方式，需要的槽口空间在表中显示，仅供参考，设计人员需要依据不同的使用要求和锚固方式，与玛格巴工程师确认实际需要的槽口空间。

质量控制

系统的质量管理

• 按照ISO 9001标准，大量产品和流程的欧盟认证，如EN1090-1 EXC3，DIN18800-7 Class E, ISO3834-2, CAN-CSA W47.1, EN1337, ETA 08/0115, TL/TP-FÜ和RVS。由内部专家、焊接工程师、焊接检测员进行的系统控制、改进和进一步研发。



• 外部独立机构质量控制和研发领域的紧密合作，如斯图加特MPA和卡尔斯鲁厄大学（德国）、瑞士联邦理工学院（瑞士）、因斯布鲁克大学（奥地利）、利哈伊大学（美国）、交通大学（上海）。

• 型钢梳齿伸缩装置F140型在频率为2.75赫兹2×106循环荷载超过140KN的情况下，经过了200万次动荷载测试，在未发现任何结构和连接的损坏。伸缩缝通过了奥地利RVS15.45认证。

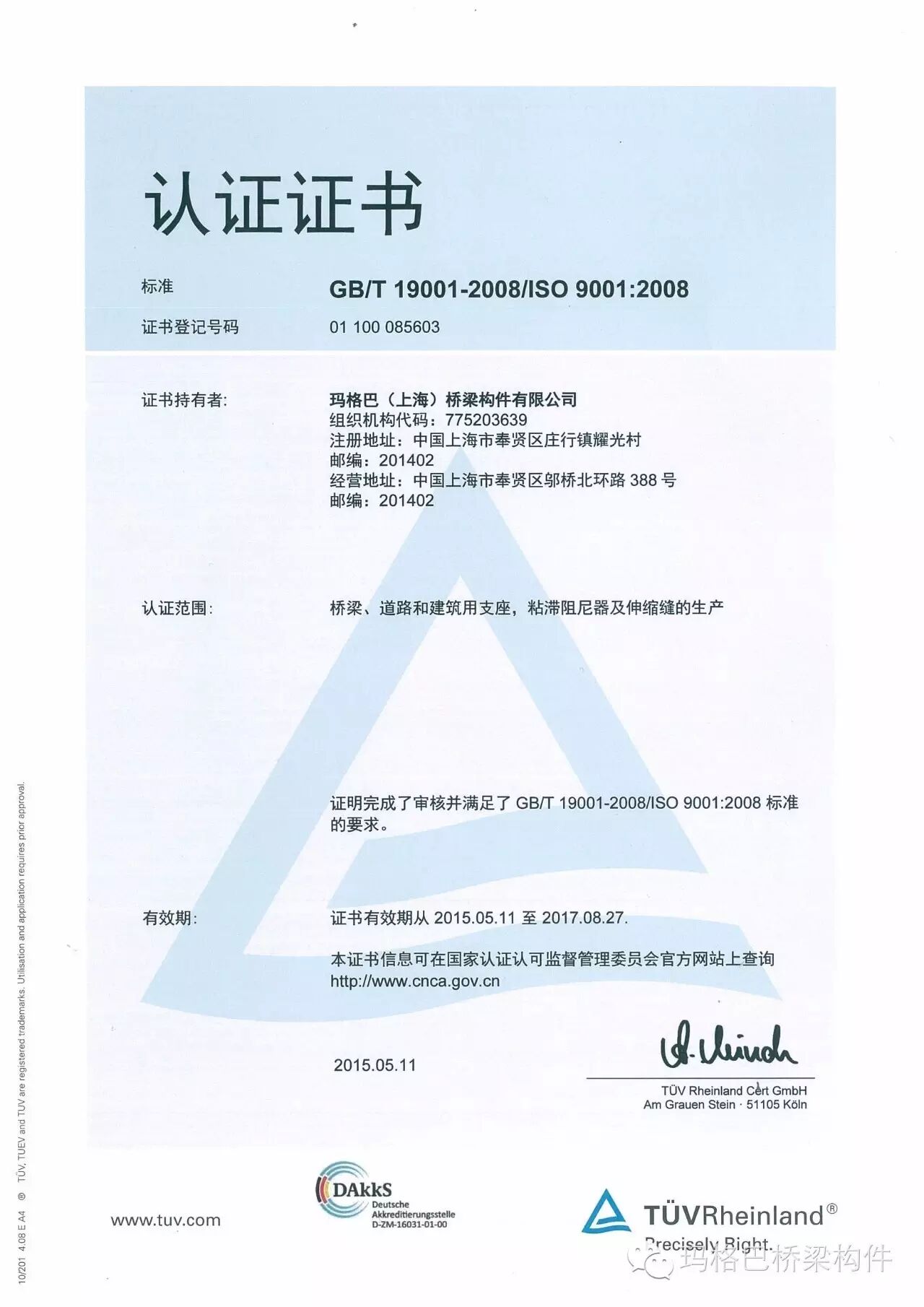

ISO证书

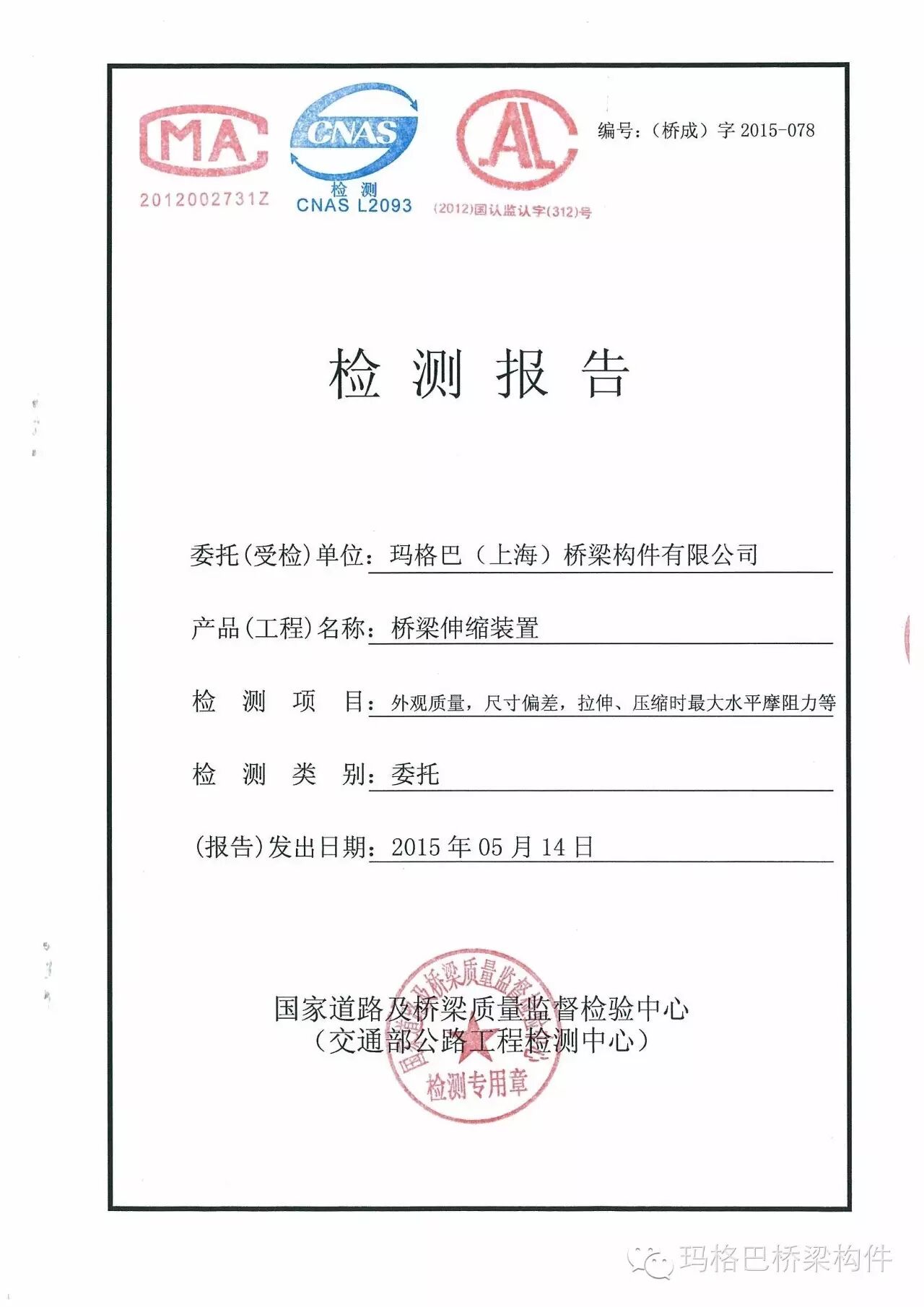

检测报告

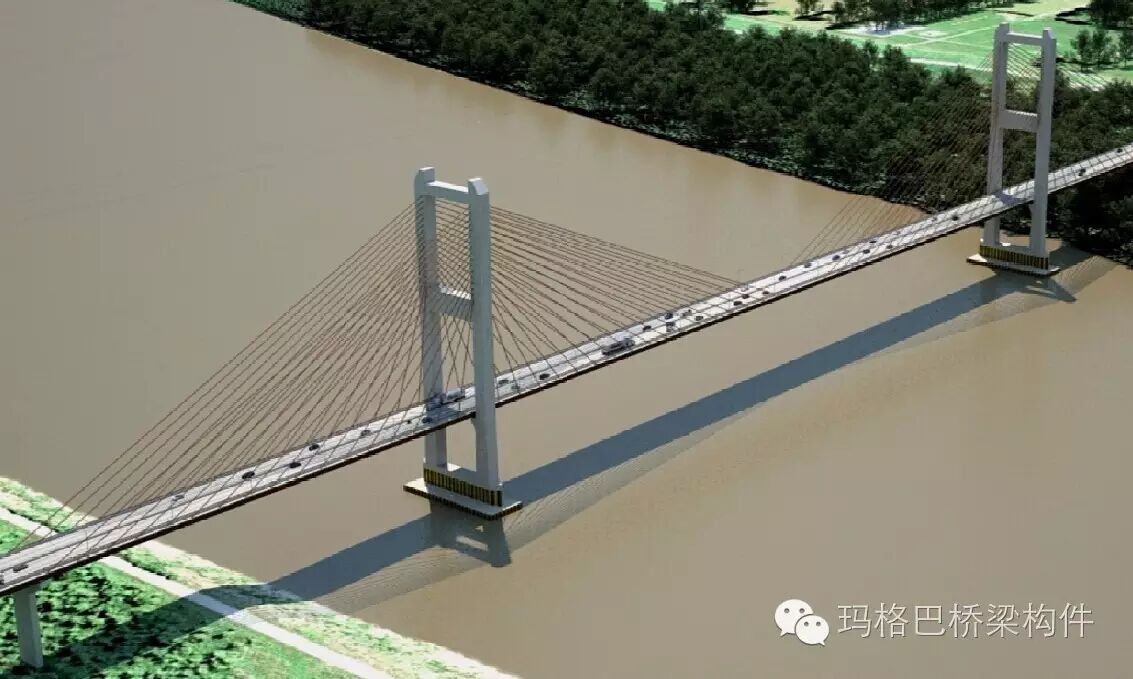

业绩精选

上海河南路桥

无锡金城路快速通道

越南湄公河友谊大桥

越南芹苴大桥

西班牙帕加蓝高架桥

上海中环快速路

苏黎士哈德大桥

奥地利欧罗巴大桥

上海南北高架

河南洛栾高速前范岭特大桥

南京二桥
